8通道动态信号采集模块

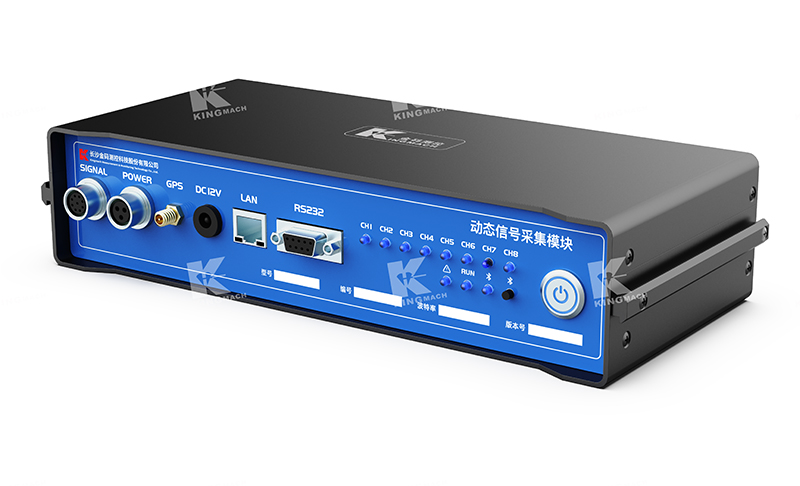

8通道动态信号采集模块(型号:JMYD-1008XC)是一种对标准电压信号进行采集处理的终端设备,它内置有程控放大电
路、智能电源管理模块、高速AD转换电路及核心采集控制电路,其搭载的高性能微控制器能够高速有效地处理和传输数据。

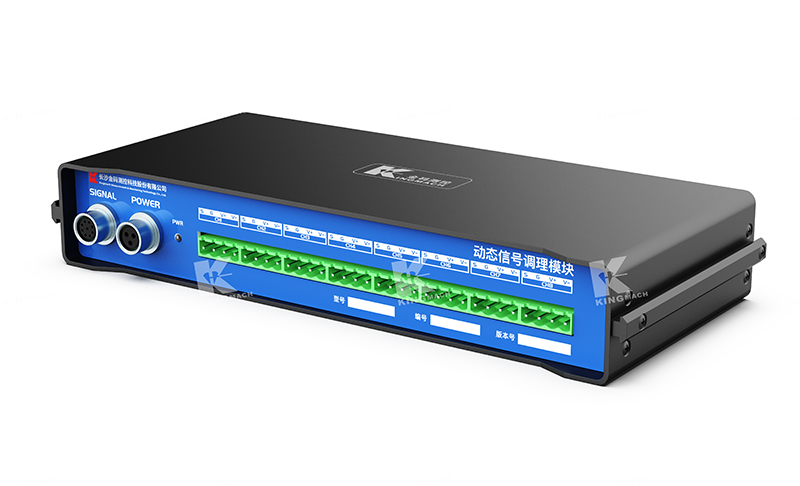

8通道动态信号调理模块(型号:JMYD-2008XTA)是一种测量应变、加速度、速度、位移、斜侧及压差等物理量的设备,
它内置有信号放大电路、信号滤波电路、去除50Hz工频干扰电路等,对待测信号进行有效的调理,使之成为标准电压信号。
本采集系统能够对结构振动数据进行有效和






主要特征
1、超宽电压输入,支持9V-36V直流供电。
2、动态范围大:≥130dB。
3、8通道同步采样,采样速率高达52kSPS,保证信号的完整性。
4、每通道包含独立的信号处理系统和24位AD转换器。
5、与计算机通讯方式多种可选,可采用RS232或以太网通讯。
6、以太网通讯时,支持系统级联工作,可实现无限通道扩展并行采样,与计算机通讯可长时间实时、无间断记录多通道信号。
7、支持蓝牙通讯。
8、每个数采通道都有LED状态指示灯,方便直观地查看传感器状态。
9、智能电源管理,可在系统无采集和
应用
应用于各类岩土工程与结构(桥梁、隧道、边坡、基坑、矿山、水库大坝、核电站及民用建筑等)安全监测项目中传感器动态信号进行实时自动数据采集。
