智能梁板离空计JMDL25-XXAT

广泛应用于高铁轨道板、梁与路基土层之间发生离空时的位移测量,也可用于测量公路,机场等钢性路面与基础土层由于土体不均匀沉降造成托空状况时钢性混凝土与土层离隙的距离

详细描述

○ 采用电感磁通调频技术原理设计(发明专利)。产品具有更高的稳定性,可靠性和耐久性。产品设计使用寿命30年。

○ 测杆和线圈处于非接触状态,因此在安装和使用过程中不易损坏。正确的导线保护后产品埋设成活率可达99%

○ 标定20点拟合曲线进行非线性修正,确保产品测量精度。

○ 内置半导体温度传感器进行自动温度修正。

○ 智能传感器,直接显示位移值(mm)。


应用

智能梁板离空计JMDL-25XXAT应用于高铁轨道板、梁与路基土层之间发生离空时的位移测量,也可用于测量公路,机场等钢性路面与基础土层由于土体不均匀沉降造成托空状况时钢性混凝土与土层离隙的距离。在土层基础压实平整,混凝土浇注之前将土层基础挖一个直径300mm深度200~300mm的孔将产品带有园盘的部分垂直放入,回填并人工夯实达到原基础强度,产品T型部分高出基础面100mm左右浇入混凝土内即可,土层与混凝土梁、板发生离隙时拉动传感器伸长变化从而测量其土层离空值。将导线套管保护,在混凝土层引出安全可靠。

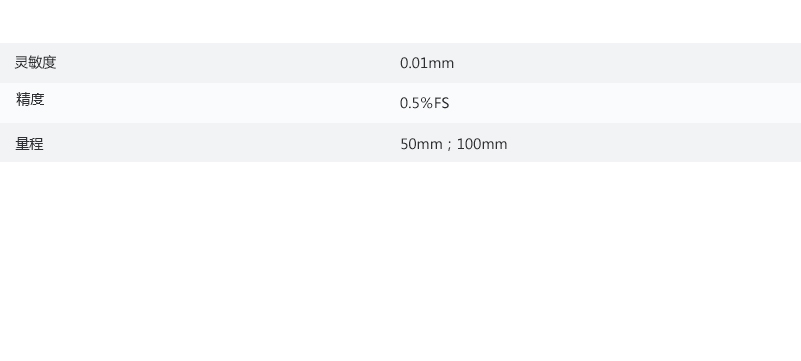

技术参数






主要特征
采用电感磁通调频技术原理设计(发明专利)
稳定性,可靠性和耐久性
测杆和线圈处于非接触状态,因此在安装和使用过程中不易损坏
产品设计使用寿命30年
应用
高铁轨道板、梁与路基土层之间发生离空时的位移测量
也可用于测量公路,机场等钢性路面与基础土层由于土体不均匀沉降造成托空状况时钢性混凝土与土层离隙的距离
