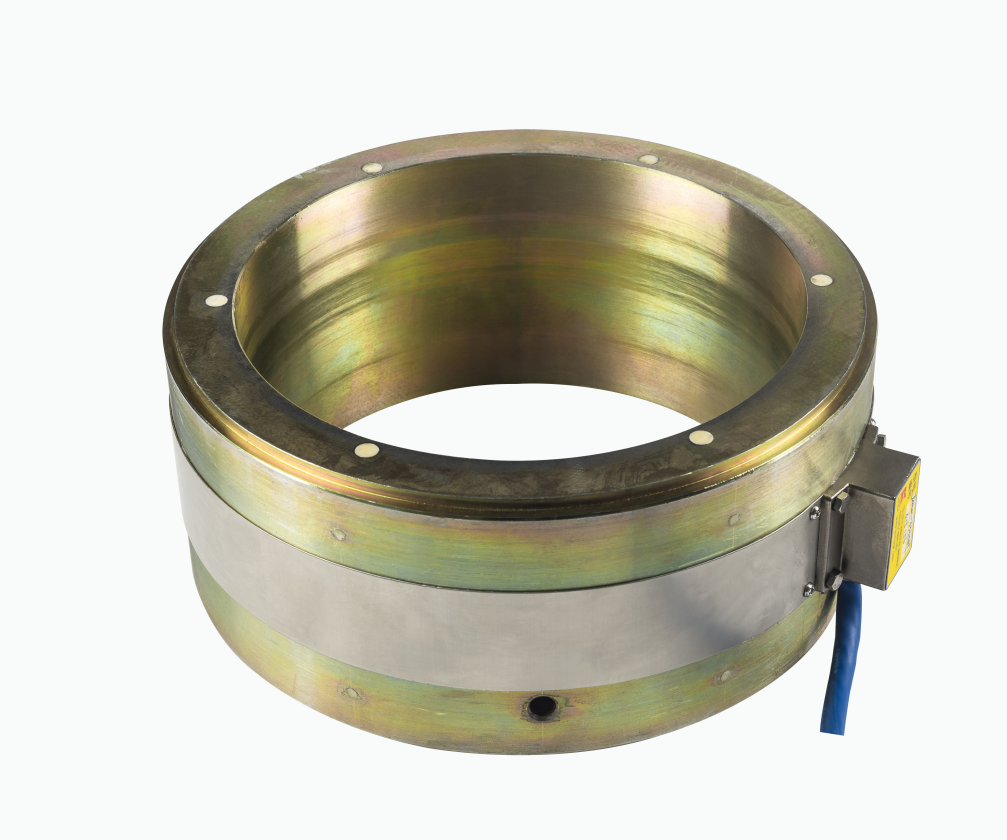

智能弦式锚索计JMZX-3XXXHAT

广泛应用于桥梁、建筑、铁路、交通、水电、大坝等工程领域的缆索结构承重桥梁,预应力,岩层缆索锚固,大坝缆索锚固等缆索索力的测量

详细描述

 产品采用环形多弦设计,环形材料为弹性钢材经过多级稳定性处理,振弦采用特种超强钢丝(进口),国际标准锚焊工艺锚固,产品具有高稳定性高性能、高精度等特性,产品设计使用寿命50年。

○ 结构与防水材料保证超高的防水性能,防水1MPa。

○ 内置半导体温度传感器进行自动温度修正。

○ 智能传感器,直接显示索力值(KN)而非只显示振弦频率。

○ 连接多通道读数仪可同步采集多弦频率并在最短时间内(约1.5秒)显示索力值,此功能可用于现场缆索张拉时的施工控制。

技术参数


型号

规格

量程

灵敏度

精度

参考尺寸

JMZX3102HAT

三弦

200KN

0.1KN

0.2FS

外径φ46mm,内径φ16mm,高90mm

JMZX3105HAT

三弦

500KN

0.1KN

0.2FS

外径Φ80mm,内径φ38mm,高90mm

JMZX3108HAT

三弦

800KN

0.1KN

0.2FS


JMZX3110HAT

三弦

1000KN

1KN

0.2FS


JMZX3315HAT

六弦

1500KN

1KN

0.2FS


JMZX3320HAT

六弦

2000KN

1KN

0.2FS


JMZX3330HAT

六弦

3000KN

1KN

0.2FS


JMZX3340HAT

六弦

4000KN

1KN

0.2FS

外径Φ248mm,内径φ155mm,高130mm

JMZX3350HAT

六弦

5000KN

1KN

0.2FS


JMZX3360HAT

六弦

6000KN

1KN

0.2FS


JMZX3380HAT

六弦

8000KN

1KN

0.2FS


JMZX3610HAT

九弦

10000KN

10KN

0.2FS


备注:

A、上表中的型号、弦数、量程、尺寸等均为参考值,锚索计多为订制产品,请以订货时确定的参数为准。

B、订货时请根据使用情况提供准确的内孔直径和量程,定货周期为20~30天。

C、产品出厂前由厂家出厂标准,需要国家法定部门出具标定证书需要额外支付产品标定费用,或客户自行送检标定。由于地域力源标准有可能存在差异,请客户自己选择标定方式和采用的标定系数,由此产生的测量差异不影响产品精度的评价。

应用

智能弦式锚索计JMZX-3XXXHAT主要应用于缆索结构承重桥梁,预应力,岩层缆索锚固,大坝缆索锚固等缆索索力的测量。如图所示,安装时将产品安装在锚垫板和锚具之间可以长期测量缆索张力。如果将产品放置在张拉端也可以使用锚索计校正千斤顶进行缆索张拉施工控制。产品的多弦设计是为了解决使用过程中可能出现的偏心现象,但是严重的偏心还是会影响测量精度,为了确保测量精度,产品安装使用时尽可能让产品筒体均匀受力,因此产品在选择(订制)、安装使用时尽可能满足下列条件:

1、合适的产品尺寸和量程,尽量使产品的内孔直径与锚垫板孔径、锚具尺寸一致。

2、锚垫板平整且与缆索索力方向垂直。

3、锚垫板与锚具面平行。

4、安装时尽可能使缆索,锚垫板,锚索计,锚具、千斤顶五体中心同轴。以上条件不能理想达到时请在产品两端增加力缓冲垫片。




主要特征
采用环形多弦设计,环形材料为弹性钢材经过多级稳定性处理
钢弦采用进口超强钢丝
锚焊工艺锚固
高稳定性、高精度、高性能
产品设计使用寿命50年
应用
缆索结构承重桥梁,预应力,岩层缆索锚固,大坝缆索锚固等缆索索力的测量
